SF₆開關是電力係統廣泛使用的高壓電器，SF₆開關的可靠運行已成為供用電部門最關心的問題之一。SF₆氣體密度繼電器是用來監測運行中SF₆開關本體中SF₆氣體密度變化的重要元件，其性能的好壞直接影響到SF₆開關的運行安全。現場運行的SF₆氣體密度繼電器因不常動作，經過一段時期後常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF₆密度繼電器誤動作。因此DL/T596-2005《電力設備預防性試驗規程》規定：各SF₆開關使用單位應定期對SF₆氣體密度繼電器進行校驗。從實際運行情況看，對現場運行中的SF₆密度繼電器、壓力表進行定期校驗也是非常必要的。

全自動SF6密度繼電器校驗儀是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用高精度壓力傳感器及高速率A/D轉換器，結合32位高性能微處理器能對各種SF6氣體密度繼電器進行性能校驗，能準確測量信號動作時當前溫度下的壓力值，自動完成任意環境溫度對20℃時的標準壓力換算，並具有打印、存儲和Ｕ盤轉存功能，同時自動識別測試過程中的故障。本產品攜帶方便、操作簡單、測試精度高、穩定性強、可靠性好，體現了儀器“智能型”的特點。

1.2 儀器功能

全自動SF6密度繼電器校驗儀主要功能是測量SF6氣體密度繼電器的報警值、閉鎖值、報警回複值、閉鎖回複值，測量過程可單閉鎖測量和雙閉鎖測量，同時儀器有常溫壓力表校驗和20度壓力表校驗的功能。

1.3執行標準

1.4全自動SF6密度繼電器校驗儀特征

1.測試精度高：核心元器件采用進口器件，集成程度高、精度高、重複性好、

可靠性高。

2.高度智能化：校驗過程無需恒溫室，在任意有效溫度範圍內均可對SF6氣體

密度繼電器、壓力表進行校驗。運用壓力與溫度動態補償算法，自動完成壓力測量和20℃等效壓力值轉換，並顯示當前溫度下的壓力、20℃時的等效壓力，徹底解決SF6氣體密度繼電器現場校驗難的難題。

3.功能強大：能同時測試一組報警信號、二組閉鎖信號，並具有常溫壓力表校驗和20度壓力表校驗功能。

4.人機界麵友好：配置大屏幕中文液晶屏和旋轉鼠標人機接口，操作簡單、界

麵美觀、所有參數及狀態一目了然。測試過程儀器自動完成，無需人工幹預，避免繁瑣的人工氣路調節操作。

5.配套過渡接頭全：本產品為便攜式儀器，配備多種型號過渡接頭，大多數型號開關密度繼電器不用拆卸即可進行現場校驗，是SF6密度繼電器校驗的最佳選擇。

6.耗氣量少：校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，無汙染。

7.支持數據存儲：儀器內置存儲器，即時保存試驗結果，具有掉電數據保存功

能，隨時查詢和打印曆史試驗數據。

8.支持報表打印：漢字報表式打印測試結果，並對試驗結果進行智能分析。

9.時鍾修改：具有在線修改係統時鍾的功能。

10.U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷。

11.PC機軟件功能強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印並生成完備測試報告，便於數據集中管理。

1.5全自動SF6密度繼電器校驗儀技術參數

    1. 工作電源：AC220V/50Hz

    2. 儀器功率：50W

    3. 儀器精度：0.2級

    4. 壓力校驗範圍：0～1MPa

    5. 壓力校驗分辨力：0.001MPa

    6. 溫度測量範圍：-20℃～80℃

    7. 溫度測量分辨力：0.1℃

    8. 工作濕度：￡90%RH

   9. 校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖

   10. SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力

   11. 顯示方式：320×240液晶屏

   12. 操作方式：旋轉鼠標（一鍵飛梭）輸入

   13. 打印機型：高速微型打印機

   14. 打印方式：漢字報表式打印

   15. 存儲容量：同時存儲150組試驗結果

   16. 主機尺寸：400×320×160(mm);質量：6.2kg

   17. 附件箱尺寸：400×370×200(mm);質量：4.8kg

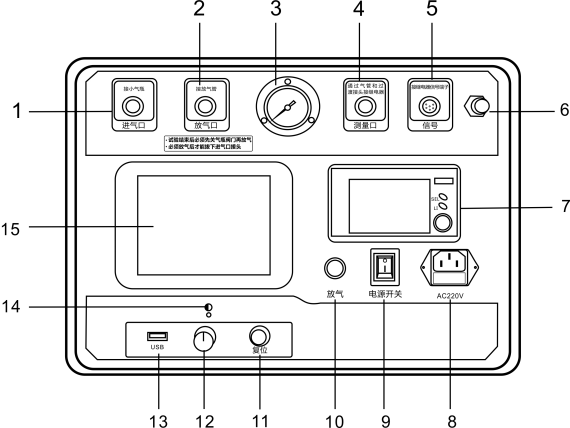

1.6　全自動SF6密度繼電器校驗儀麵板結構

圖1.1　麵板結構圖
