一、概述：

試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由於六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

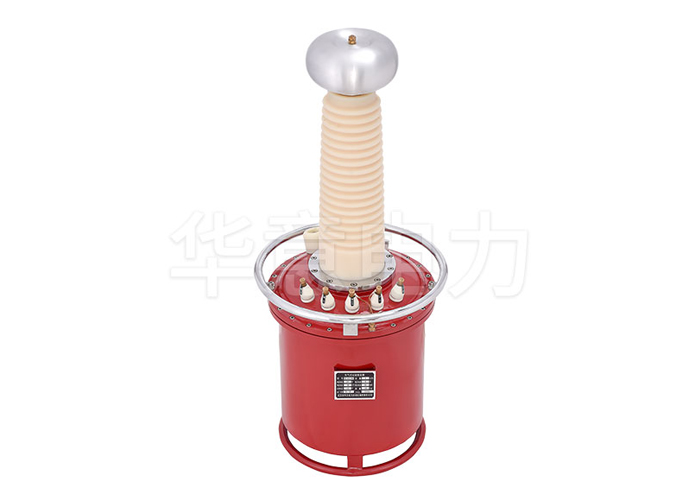

我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本係列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油汙染，單台試驗變壓器的電壓等級可達300kV,局部放電量極小，甚至可以達到額定電壓狀態小於2Pc。由於采用了新的生產工藝，產品的技術性能有較大的提高，特別適用於現場工作及試驗室的工作條件下使用。

二、結構：

1、YDQ係列試驗變壓器產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570－98>>標準要求。YDQ係列產品采用優質冷軋DQ－151取向矽鋼片疊成多級圓柱框形鐵芯，在特製的高強度絕緣筒上用QZ型導線直接連續繞製高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。

2、YDQ係列產品與YDQ（JZ）係列產品的不同在於巧妙地將高壓整流矽堆裝在高壓套之內通過短路杆的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。

3、YDQ（C）產品與YDQ產品的不同在於套管內結構。

三、工作原理：

把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入YDQ試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高經高壓矽堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的2倍。
