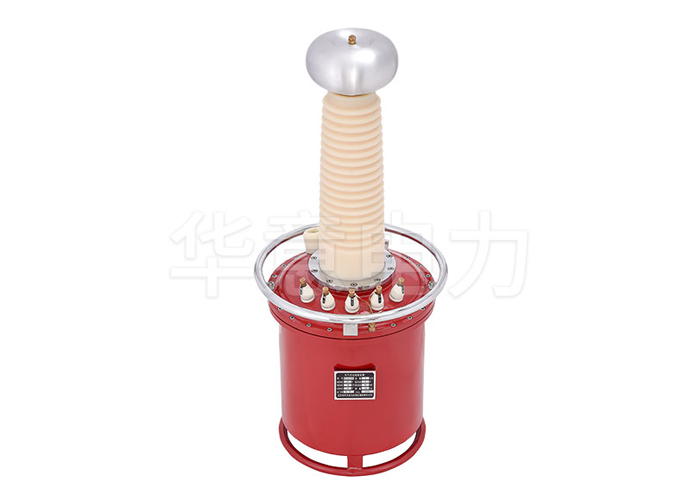

充氣式交流試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。 隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由於六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。經過多年的努力，研究成功了YDQ係列充氣式交流試驗變壓器，YDQ係列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油汙染，單台充氣式交流試驗變壓器的電壓等級可達300KV。由於采用了新的生產工藝，產品的技術性能有較大的提高，特別適用於現場工作及頻繁移動的工作條件下使用。

1、按上圖接線，檢查壓力表指示內部氣體壓力是否正常（≥０.3MPA）

2、做交流耐壓時短路杆插入孔Ｊ中，做直流泄漏試驗，取出短路杆。

3、限流電阻配置：工頻耐壓每伏0.3～1歐：直流每伏5～10歐，一般試驗可不用。

4、拆除被試品線引線，套管及器身髒汙清除，必要時采用屏蔽措施。

5、準備工作和安全措施就緒，空試一次設備。

6、接上被試品，直流試驗應用屏蔽線，以消除雜散泄漏。

7、合上電源，控製箱（台）電源批示綠燈亮。

8、按下起動按鈕，起動指示燈亮。

9、對控製箱（台），順時針均勻加電，注視電壓表達到額定電壓值。

10、持續規定耐壓時間並注視電流表指示。

11、耐壓時間到，注視kV表，迅速均勻降零。

12、做圖2實驗後用放電棒經電阻放電，然後直接接地放電。

13、高壓部分可能被充電部位一一放電後，改變或拆除高壓引線，及一切引線至此一次試驗終止。
