接地導通電阻測試儀試驗方法

　　(1)測量接地網接地阻抗的方法，理論上隻要同一接地裝置的接地阻抗一定，從任何設備接地都可以下線測量。 從所有電力設備的接地引下線分別測量接地電阻值，進行比較判定，大的一方接觸不良。 這個方法太費人力和時間，難以實現，而且精度也不高，現在很少采用。

　　(2)萬用表測量法。 萬用表測量接地引下線和接地網之間，或者相鄰設備的接地引下線之間的電阻值，減去導線電阻即為測量值。 這種測量方法的優點是簡單，但缺點是不太準確。

　　(3)接地搖擺儀測量法。 這個方法和萬用表測量法類似，但比那個更有效。

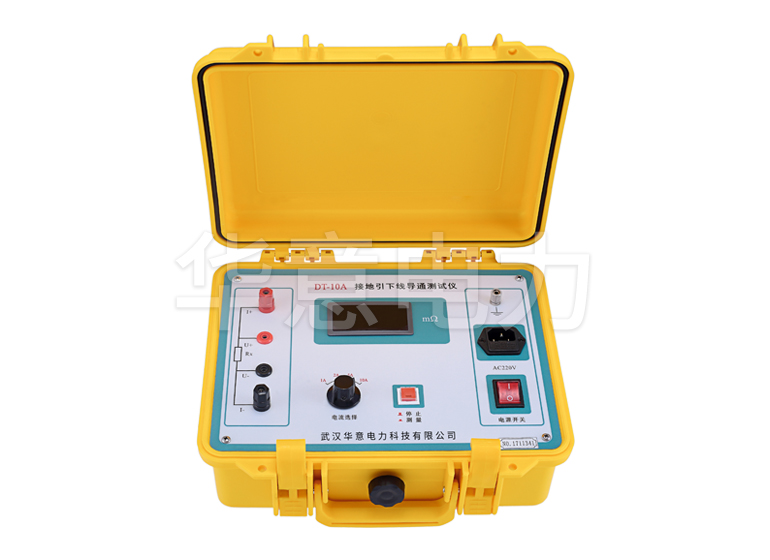

　　(4)專用儀器測量法。 利用雙橋原理特別製造的導通測量儀，可以排除導線和接觸電阻的影響，更準確、有效地進行測量。 目前使用的是HDZ-型，精度1級、分辨率1m2。 該方法是目前普遍采用的方法。 檢測的有效性很高。

　　測量結果的判斷和處理

　　判斷方法因檢測方法而異。 第一種測量方法在現場很少采用，沒有實踐經驗，缺乏判斷標準。 但是，相互比較，測量值大的也可以用其他方法進一步對照。

　　萬用表測量表明，1以下為良好，1以上為不良，30Q以上嚴重腐蝕、斷裂，應盡快挖掘檢查。

　　接地搖擺儀測量，小於0.2為良好。

　　專用儀器測量為50m以下良好200m~12不良，關鍵設備應盡快挖掘處理，其他設備應在適當時候檢查處理。 1以上為關閉狀態，請立即進行挖掘處理。 測量值明顯大於其他設備時，請跟蹤測量。

　　測量注意事項

　　(1)測量時選擇與主網連接良好的引線作為基準點，測量其他設備的引線和基準點的電阻值。 如果測試結果中有很多設備有下線測試不良，建議考慮重新選擇基準點。

　　(2)測量值與初始值相比，應在初始值的1.5倍以下。 否則，請進一步檢查。

　　(3)為了比較過去的數據，各測量基準點的位置最好保持一定。

　　(4)嚴格控製主要設備(變壓器、避雷針、避雷器等)的下拉導體電阻。 因為這些設備一發生故障，就會流過大電流，容易燒毀。
