接地導通電阻測試儀是一個具有獨特挑戰性的安全測試儀。 電工和電子製造工程師使用接地導通電阻測試儀，驗證了電器和消費產品(通過交流電壓供電)的裸金屬是否恰當地連接在其機殼底座上。 電氣設備內部發生故障電流時，如果電氣設備沒有適當連接到接地的外殼底部，可能會導致觸電。

　　根據歐盟CE認證、美國和加拿大UL認證等認證機構的規定，電氣製造商需要使用接地導通電阻測試儀驗證性能。 如果未獲得CE、CSA或UL認證標誌，則產品不允許在相應國家/地區銷售。 除了製造中的強製接地連接測試外，一些國家(一般采用220V~240V電源的國家)還需要按照國家電氣測試規範的要求，每年進行測試。 電器年度測試是確保人員安全的另一項措施。

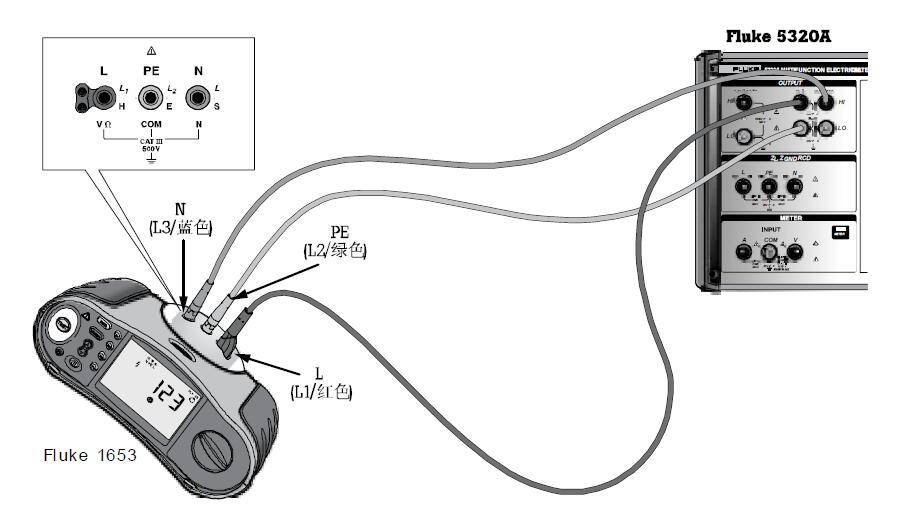

圖.用校正器測試三極法接地電阻測試儀

　　上圖顯示了某種電器中的保護裝置的簡圖。 下圖所示的電氣設備有多級保護措施，包括(1)保險絲、(2)帶電電路和金屬外殼之間的絕緣、(3)接地的金屬外殼。 因內部絕緣不良而產生故障電流時，為了保證保險絲熔斷、作業人員的安全，金屬殼與接地之間的電阻應小於0.1Ω。　　

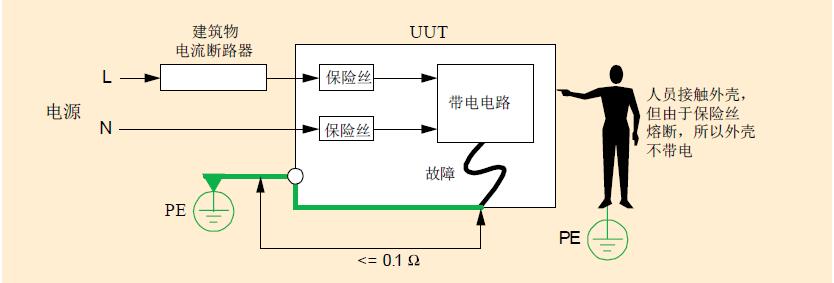

圖.電氣設備的電流故障保護

　　接地導通電阻測量儀通過對電氣設備殼體及接地連接點施加1A~30A的激勵來模擬故障條件。 接地連接測試儀也采用歐姆定律的原理。 它們測量保護接地線和金屬殼體上的測試點之間的電壓降，利用已知的電壓降和外加電流計算最終的電阻測量值。

　　設計接地導通電阻測量儀校正器的難點是提供一種能承受30A~40A大電流的低值大功率電阻器。 30A電流需要非常多的大電流繼電器，不適合安裝在準直儀內部，因此無法采用個別電阻器矩陣的方法。 設計者仔細研究了接地連接測試儀的校正順序，結果表明，使用16個能夠複蓋25mΩ~1.8kΩ範圍的個別電阻器，能夠滿足這一需求。 這些電阻器的最佳不確定度為5mΩ。
